【顧客事例:臼杵造船所様】NAPA 3Dモデルで船舶設計ツールを拡充

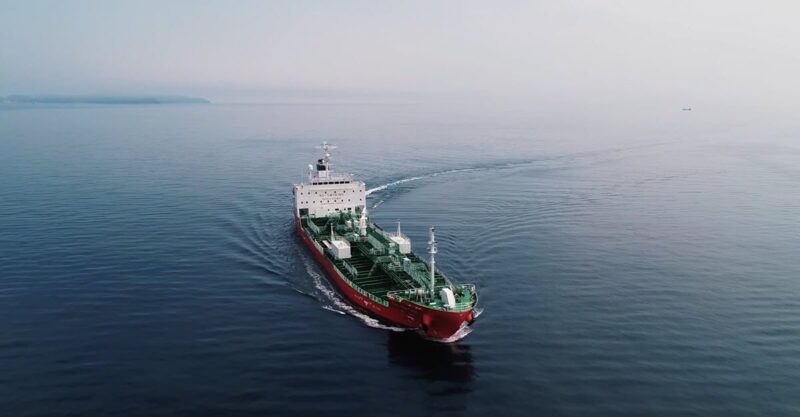

臼杵造船所では過去8年間にわたり、NAPAの船舶設計ツールの利用を拡充してきました。船体設計部基本設計課のチームは、現在NAPA3Dモデルの利用を船舶搭載機材の設計にも広げようとしています。  臼杵造船所の従業員数は約150名、協力会社社員が約350名で、年間5〜6隻の船を建造しています。主力製品は、カーゴタンクがデュプレックスのソリッド鋼とクラッド鋼を採用した世界初設計の19,700dwtケミカルタンカーです。このほか、タンカーや内航フェリーも建造しています。  「お客様がまた臼杵で建造したい、そう思っていただけるように、品質管理と技能の向上に力を入れています」と取締役設計本部長の堺田氏は語っています。  基本設計課は、船型設計と一般配置を担当します。ハイドロ計算、損傷時/非損傷時復原性の計算、傾斜試験、海上試運転の立ち合い、承認図面、完成図面を準備し、復原性ブックレットを作成します。NAPAは、これらすべての設計と計算において主要なツールとなっています。  臼杵造船所は、ツインスケグ(スプリットスターン)船型の建造を得意としています。従来のソフトウェアでは対応することができず、これらの船型に対応可能なNAPAを選択しました。  設計プロセスの効率化  「リソースが限られています」と語るのは、基本設計課シニアスタッフの川越基貴氏。船の初期設計の計算をすべて担当するのは2人しかいません。「復原性ブックレットやその他資料作成に時間がかかっていました。時間を短縮したかったので、NAPAのツールを使うことで、非常に効率的になりました。」  NAPAのアプリケーションはカスタマイズが可能なので、臼杵造船所のニーズに合わせて様々な業務を独自に定義することができました。  また徐々にツールの利用範囲を広げていき、当初はNAPAを船型設計と線図作成に使用していましたが、その後、復原性計算モジュールを追加し、現在はブロック重量を推定するためにNAPA Steelも使用しています。  「以前は、設計積付条件の資料作成のために、3つの異なるシステムを使用しなければなりませんでしたが、今はNAPA 1つだけで十分です。」と川越氏は語ります。  初期の3Dモデルのメリットを最大化する  ステンレスを使用するには、高度な設計と施工品質が求められます。「NAPA Steelのモデルを作成することで、より正確に、より早い段階でブロック重量を見積もることができます。」と、シニアスタッフの三重野福代さんは話します。また、製造部門の建造工程計画にも同じNAPA Steelのモデルを使用することを検討しています。  NAPA Steelは、船舶構造物に最適な有限要素(FE)オートメッシャーを提供し、主要な船級規則チェックパッケージとシームレスに接続することで、船舶構造設計をサポートします。重量や重心位置の計算、材料や溶接長を早期に見積もる部品表、早期製造負荷とコストの見積もり、塗装面積の計算など、高速で信頼性の高い数値出力を提供します。すべての出力とレポートは、個々の要件に合わせて高度にカスタマイズ可能です。また、NAPA Steelの多彩な3Dインターフェース機能は、外部ソフトウェアとシームレスに接続することが可能です。  「NAPA Steelで作成したブロックモデルを他のソフトと連携させ、機器の配置設計に活用することを検討中です。」と三重野氏は話します。今後は、NAPAのソフトウェアからエクスポートした3Dブロックモデルを活用して、仮想造船所での造船工程のシミュレーションを行う予定です。  川越氏は「NAPAのソリューションを使って3Dモデルを構築するのは、複雑なことではありません。習得は簡単で、とても直感的です。」と話しています。  また、3Dモデルを3Dプリンターで出力し、初期検討時の社内コミュニケーションや、船の完成後にお客様への贈り物として活用していますと、基本設計課課長代理の山本隆史氏は語っています。  NAPA の 3D モデリングおよび設計機能は、この業界で最も強力なものです。NAPAデザインソリューションズのビジネス開発ディレクターである益井崇好は、「私たちは30年以上にわたり、総合的な船舶設計の知識と幅広い技術力を結集し、お客様が設計する船舶が、安全かつ競争力があり、性能を最大限に発揮できるようにしています。」と述べています。  興味がおありですか? 船舶設計のNAPAソリューションで、設計プロセスを改善することができます。 詳しくはお問い合わせください。
